Система за изображения на малки животни в Vivo

Име на продукта	Мултимодално in vivo изобразяване на малки животни без етикети
Серийна версия	Стандартно издание		Версия с регулируема дължина на вълната
Модел	Стандартно издание на GAni	Надграждане на GAni-Plus	ГАни-ОПО	GAni-OPO Ultimate
Модалност на изображенията	Фотоакустично, оптично и ултразвуково изображение	Фотоакустично и ултразвуково изображение с двойна дължина на вълната	Фотоакустично и ултразвуково изображение	Фотоакустично и ултразвуково изображение с много дължини на вълната
Посока на приложение	Мозък, органи, тумори, кръвоносни съдове	Мозък, органи, тумори, кожа, кръвоносни съдове, пигменти	Мозък, органи, тумори, кожа, молекулярни сонди, кръвоносни съдове, пигменти, NIR-I материали	Мозък, органи, тумори, кожа, молекулярни сонди, кръвоносни съдове, пигменти, липиди, NIR-I материали, NIR-II материали
Диапазон на дължината на вълната	532 nm	532 nm и 1064 nm	532nm OPO(770-840nm) 1064nm	532nm OPO(680-1190nm & 1150-2400nm) 1064nm
Диапазон на изображения	3х3 мм, 1мин	3х3 мм, 1мин	3х3 мм, 1мин	3х3 мм, 1мин
Време за изображения	20х20 мм, 20мин	20х20 мм, 20мин	20х20 мм, 20мин	20х20 мм, 20мин
Странична резолюция	3μm	3μm	3μm	3μm
Аксиална разделителна способност	75μm	75μm	75μm	75μm
Дълбочина на измерване	3 мм	6 мм	6 мм	6 мм





GCell Multimodal in vivo система за изображения на малки животни е система за изображения in vivo на малки животни, която използва различни технологии за изображения за цялостно изобразяване, което може едновременно да открива и анализира физиологията, патологията, ефикасността и друга информация за малки животни. Тази технология може да подобри точността и чувствителността на изображенията и да предостави по-изчерпателна и задълбочена поддръжка на данни за биомедицински изследвания и разработване на лекарства.





Системата за изображения GCell in vivo става все по-популярна поради многобройните си предимства. Ето някои от най-важните предимства на този продукт:
1. Оптично/фотоакустично/ ултразвуково тримодално изобразяване
Тримодална in vivo система за изобразяване на малки животни, която интегрира оптична микроскопия, фотоакустично изобразяване на ендогенни вещества, абсорбиращи светлина, като пигменти и кръвоносни съдове, и ултразвуково изобразяване на разликите в акустичния импеданс.

2. Разделителна способност на ниво микрон, дълбочина на изображение на ниво милиметър
Микрон изображения с висока разделителна способност на тъканни структури в рамките на 3 mm все още могат да се извършват без необходимост от контрастна материя, а позицията на фокуса може да се регулира според дисплея в реално време на софтуера.

3. Информацията за триизмерното изображение се анализира слой по слой

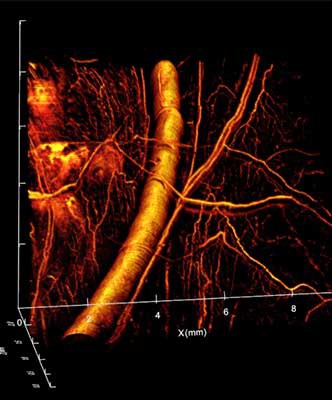

Чрез наслагването на 2D томографски данни в реално време, 3D структурните изображения на локалната тъкан могат да бъдат допълнително получени, а 2D и 3D изображенията могат да бъдат допълнително анализирани чрез използване на софтуер за обработка на данни.

4. Неинвазивно изображение без етикети
Само малко количество вода (коплант) се прилага към мястото за изобразяване, за да съответства на сигнала, и може да се постигне неинвазивно изобразяване на мястото за изследване без инжектиране на контрастен агент.

5. Маса за фиксиране на малки животни с интегрирана нагревателна анестезия
Интегрирано устройство за нагряване и анестезия, специално проектирано за по-добра защита на моделни животни.

6. Системи за изображения с персонализирани източници на светлина
Според различните нужди на клиентите, персонализирайте съответната система за изобразяване на източник на светлина с една дължина на вълната, много дължина на вълната и регулируема дължина на вълната.





Системата за изображения GCell in vivo се използва широко в областта по-долу
1. Мониторинг на процеса на туморен растеж
Мониторингът на растежа на туморните трофични кръвоносни съдове в ушите на мишки, мониторингът на растежа на туморните трофични кръвоносни съдове и връзката между кривината, плътността и дълбочината на туморните трофични кръвоносни съдове и времето за растеж на тумора бяха проверени.



Референции
[1]. F. Yang, et al..J. Биофотоника, e202000022.2020.DOI:10.1002/-jbio.20000022
[2]. Z. Wang, Нанофотоника, 10(12), 3359-3368, 2021.DOI:10.1515/nanoph-2021-0198.



2. Мониторинг на лечебния процес на тумори
Беше реализиран мониторинг на аблацията на подхранващите съдове по време на фотодинамичното (PDT) лечение на тумори на гърба при мишки и беше разкрита връзката между кривината, плътността и дълбочината на туморните трофични съдове и продължителността на лечението с PDT.

Референции
F. Yang, et al., J. Биофотоника, e202000022.2020, DOI:10.1002/-jbio.20000022.

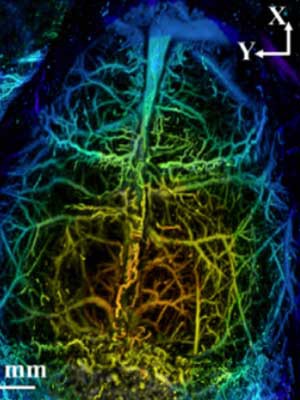

3. Функционално изобразяване на мозъка при малки животни
Беше реализиран динамичен мониторинг на "исхемия-реперфузия" на съдовата мрежа дълбоко в мозъка на мишката и беше демонстрирана широката перспектива за приложение на този инструмент в основните изследвания на мозъчно-съдови заболявания.



Референции
Ф. Янг. и др.. J. Biophotonics, e202000022.2020.DOI:10.1002/- jbio.20000022



4. Оценете степента на кръвоснабдяване на лезиите
Оценката на степента на кръвоснабдяване на гърба на мишките и пълното отстъпление на мишките беше реализирана, което проби през тясното място на технологията за изображения за оценка на степента на кръвоснабдяване на увредените тъкани и подобри възможността за бърза хирургична интервенция.

Референции
D.Zhang.et al., Quant Imaging Med Surg, 11(10).4365-4374.2021.DOI:10.21037/qims-21-135}.



5. Изобразяване на ирис и склера при живи животни
Може да реализира изобразяване на ириса и склералната съдова мрежа на очите на живи малки животни (като мишки) и големи животни (като зайци).



6. Нанопроби и изследвания на молекулярно изображение
Специфично за тумора фотоакустично изображение при специални дължини на вълната (персонализирана версия)
Фотоакустичният мултимодален фотоапарат за малки животни може да бъде персонализиран и специфичната наносонда може да се използва за подобряване на амплитудата на сигнала за фотоакустично изображение на туморната област за специални дължини на вълните, така че да се постигне голяма дълбочина и висока чувствителност, специфична за тумора фотоакустично изображение.

Референции
[1]. D.Cui, et al.. Nano Letters, 21(16).6914-6922.2021, DOI:10.1021/acs. nanolett.1c02078[2]. J.Zheng. et al., J. Am. Chem. Soe,141(49),19226-19230.2019.DOI: 10.1021/jacs.9b10353.



7. Изобразяване на туморен маркер на гърдата
T.Wong.et_x0001_al.. _x0001_Sci.Adv.,3_x0001_(5). _x0001_e1602168.2017.D01:_x0001_10.1126/sciadv.1602168.
Маркирано изобразяване на чернодробни микрометастази в ранен стадий на неома
Q.Yu, et_x0001_al., J_x0001_Nucl_x0001_Med. 61(7),10791085,2020.00I:_x0001_10.2967/inumed.119.23315



8. Амбулаторно проследяване на структурни и функционални промени в ранните стадии на абсцентния инсулт
J.Lv.et_x0001_al.,_x0001_Theranostics,10(2).816-828.2020.DOI:10.7150/thno .38554.
Мултимодални изображения на живо око преди и след нараняване на конеца
J.Park.B.Park.et_x0001_al.,_x0001_PNAS.118(11)._x{{7 }}e1920879118.2021,_x0001_DO1:10.1073/pnas.1920879118.
Изобразяване на ретината при живи животни, хориоидея, ирис, склера
C.Tian,{{0}}x0001_et_x0001_al.,_x0001_0ptics{{6} }x0001_Express,25(14)._x0001_15947-15955,2017.DOI:10.1364/0E.25.015947.
Z.Hosseinace,{{0}}x0001_et_x0001_al.,_x0001_Optics{{6} }x0001_Писма,45(22).6254-6257,2020.DOI:10.1364/0L.410171.
Маркирано изображение на клетки в черния дроб
D. Deng.et_x0001_al., Nanophotonics, 2021,DOI:/10.1515/nanoph-2021-0281.



9. Количествена оценка на разпределението на пигмента
Фотоакустичната мултимодална система за изображения може да оцени количествено пигментацията на кожата и да помогне при клиничната диагноза

Референции
H.Ma. et al., Appl, Phys, Lett.. 113,083704,2018. DOI:10.1063/1.5041769.



10. Микроваскуларна количествена оценка
Фотоакустичната мултимодална система за изображения може количествено да следи ефекта от яркия еритем преди и след лечението и да дава най-интуитивната обратна връзка за патологичните параметри

справка

Х. Ма. et al.. Bio. Exp.12(10).6300-6316.2021.DOI:10.1364/B0E.439625.
Двуизмерна оценка Триизмерна количествена оценка Оценка преди и след лечението





Q1. За наноматериалите, как да се получат резултати от фотоакустични изображения с високо съотношение сигнал/шум?
1. Изберете подходящата дължина на вълната на лазера, за да съответства на пика на абсорбция на наноматериала. Това подобрява фотоакустичния сигнал;
2. Изберете високочестотни сонди, за да подобрите способността за откриване на слаби акустични сигнали, генерирани от наноматериали;
3. Уверете се, че наноматериалите са равномерно разпределени в пробата, като избягвате агрегиране и групиране, за да получите равномерен фотоакустичен сигнал.
4. Обмислете използването на контрастни вещества за подобряване на фотоакустичната сигнатура на наноматериалите, като например етикетиране на повърхността на наночастиците с вещества, които абсорбират силно.

Q2. Разделителната способност ще намалее ли с увеличаване на дълбочината?
С увеличаване на дълбочината лазерното възбуждане намалява и сигналът намалява, така че разделителната способност намалява; Въпреки това, в областта на фотоакустичната микроскопия, нашето фотоакустично мултимодално изображение има най-високата разделителна способност на големи дълбочини.

Q3. Трябва ли фотоакустичната микроскопия да бъде лапаротомия за изобразяване на вътрешните органи на малки животни и необходима ли е краниотомия за изобразяване на мозъка?
1. Изобразяването на разпределението на фини кръвоносни съдове или материали на различни нива на черния дроб, бъбреците, стомаха, червата, матката, тестисите и т.н. изисква лапаротомия.
2. За мозъчната функция наблюдавайте разпределението на фините кръвоносни съдове или материали на различни нива на мозъка, без краниотомия.
3. За сърцето и белите дробове при изобразяване in vivo е необходимо да се преодолее замъгляването на изображението, причинено от физиологични движения като сърдечен ритъм и дишане; В резултат на това, в условия ex vivo, артефактите при движение са намалени и качеството на изображението е по-високо.

Q4. Могат ли да бъдат изобразени органи ex vivo?
Новоотстранените органи могат да бъдат директно сканирани за изображения; Ако органът е бил извън тялото твърде дълго и има твърде много кръвозагуба, морфологичната структура на кръвоносния съд може да бъде изобразена чрез перфузия на контрастна среда и дължината на вълната на абсорбция на контрастната среда трябва да бъде в обхвата на дължината на вълната лазера.
